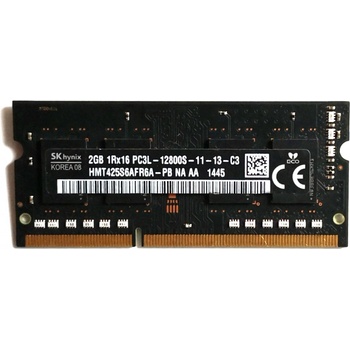

Hynix SODIMM DDR3L 2GB 1600MHz CL11 HMT425S6AFR6A-PB NA AA

Specifikace paměti

• Kapacita: 2 GB
• Frekvence paměti: 1600 Mhz
• Formát:  204-PIN SO-DIMM
• Druh:  DDR3
• Modul:  PC3-12800S
• Kontrola a oprava chyb (ECC): Ne
• Časovaní: CL11
• Napětí: 1.35V
• Modelová řada: SK hynix 2GB 1Rx16 PC3L-12800S-11-13-C3 HMT425S6AFR6A-PB NA AA
• Určeno pro: Notebooky, HTPC, základní desky s paticemi SO-DIMM.

Operační paměť

Paměti (RAM) nezbytné pro chod počítače a často i klíčové z hlediska jeho výkonu. Fungují jako paměť s přímým přístupem, která umožňuje čtení i zápis. Důležitými parametry jsou především kapacita, frekvence a rychlost odezvy, které určují množství úkolů, jež je počítač schopen zvládnout.

DDR3 paměti se vyrábějí ve velikostech 1, 2, 4, 8 a 16GB

DDR3 neboli double-data-rate 3 SDRAM je evoluční nástupce operační paměti DDR2. Tato technologie se používá pro vysokorychlostní ukládání pracovních dat. Hlavní rozdíl mezi DDR2 a DDR3 je v rychlosti pamětí. Standardní napětí určené standardem JEDEC bylo sníženo z 1,8 na 1,5 V. Ve skutečnosti většina pamětí potřebuje napětí mezi 1,65 a 1,8 V. DDR3 = 1,5 V, DDR3L = 1,35 V.

Standard JEDEC

Je to nastavení, při kterém by nemělo dojít k poničení pamětí nebo jiných pamětí a kterým se standardizuje tovární nastavení pamětí.

Standardní označení

Takt paměti

Doba cyklu

I/O takt sběrnice

Počet přenesených dat během sekundy

Časování

Označení modulu

Propustnost

DDR3-800 100 MHz 10 ns 400 MHz 800 milionů

CL5-6

PC3-6400 6,4 GB/s

DDR3-1066 133 MHz 7,5 ns 533 MHz 1,066 miliard (=1066 milionu)

CL6-8

PC3-8500 8,533 GB/s

DDR3-1333 166 MHz 6 ns 667 MHz 1,333 miliard

CL7-10

PC3-10600 10,667 GB/s

DDR3-1600 200 MHz 5 ns 800 MHz 1,6 miliard

CL8-11

PC3-12800 12,8 GB/s

Nestandardní paměti

Standardní označení

Takt paměti

Doba cyklu

I/O takt sběrnice

Počet přenesených dat během sekundy

Časování

Označení modulu

Propustnost

DDR3-1375 171,875 MHz 5,82 ns 687,5 MHz 1,375 miliard

PC3-11000 11 GB/s

DDR3-1625 203,125 MHz 4,92 ns 812,5 MHz 1,625 miliard

PC3-13000 13 GB/s

DDR3-1866 233,25 MHz 4,29 ns 933 MHz 1,866 miliard

PC3-15000 15 GB/s

DDR3-1900 237,5 MHz 4,21 ns 950 MHz 1,9 miliard

PC3-15200 15,2 GB/s

DDR3-2000 250 MHz 4 ns 1 GHz 2 miliard

PC3-16000 16 GB/s

DDR3-2133 266,625 MHz 3,75 ns 1,067 GHz 2,133 miliard

PC3-17000 17 GB/s

DDR3L a DDR3U

DDR3L (DDR3 Low Voltage - nízkonapětové) je rozšíření standardu JESD79-3 DDR3 pro nízkonapětová zařízení (notebooky, atd.) publikované JEDEC 26. 7. 2010. Standardní napětí DDR3L je 1,35V a čipy pamětí se označují ’’PC3L’’. Například DDR3L‐800, DDR3L‐1066, DDR3L‐1333 a DDR3L‐1600. DDR3U standardní napětí je 1,25V a čipy pamětí se pro změnu označují ’’PC3U’’.

Kompatibilita

Při výběru pamětí je vhodné vždy ověřit „compatible list“ základní desky a notebooku, pro kterou jsou paměti určené. Některé notebooky podporují téměř jakoukoliv paměť, kterou do něj vložíte. Jiné značky (typicky LENOVO, DELL atd.) ale mají v BIOSu tzv. "White list", který Vám necertifikované paměti v notebooku nedovolí použít. V takovém případě notebook s pamětí vůbec nenaběhne, nebo dochází k jeho častým restartům a problémy s integritou dat.

V mnoha případech nekompatibilitu pamětí s notebookem a PC způsobuje i nekompatibilita samotné čipové sady na desce a v procesoru. Například paměti DDR3 jsou čtyř čipové, nebo osmičipové, mají napětí 1,35V nebo 1,5 V a některé starší desky podporují jen napětí 1,5V.

Kvalitnější DDR3L paměti jsou duální, tzn. podporují 1,35 i 1,5V, nicméně si neporadí s omezením, které na ně číhá v podobě "White listu" u některých BIOSů.

V mnoha případech je tak u notebooků vhodné k upgradu použít konkrétní typy pamětí, které jsou již v NTB umístěny.

Zdroj: https://cs.wikipedia.org/wiki/DDR3
